NC1300S型多功能滑模摊铺机




一、概述

NC1300S型多功能滑模摊铺机是我公司自主研发的多用途水泥混凝土施工设备,一机多用,能实现各种模具配置方式,广泛应用于道路排水沟、泄水槽、路缘石、路肩石、混凝土护栏等水泥混凝土结构物及农田水利水渠等施工领域,取代传统工艺,显著提高水泥混凝土结构物的施工质量和速度。

该机功率储备大,全电子控制,全液压动力驱动,比例控制,三履带行走,配有自动转向和自动找平控制系统,一次性完成水泥混凝土结构物的振捣、摊铺、挤压成型等工艺流程。

二、主要技术参数

序号 新路科技NC1300S
1.基本性能参数 最大侧铺高度 1300mm

最大摊铺宽度 2000mm

摊铺速度 0~15m/min

行驶速度 0~35m/min
2.动力系统 发动机型号 YCF36125-T482(玉柴)

发动机排放 国IV阶段

额定功率/转速 92kW/2200r/min

柴油箱容量 360L
3.行走系统 三履带(前一后二),液压独立驱动、比例控制双速马达、
行星齿轮减速机,摊铺速度闭环控制,PID调节

履带宽度 300mm

履带长度 1600mm

爬坡能力 ≥20%
4、支腿转向升降装置 前履带转向装置装有位移传感器,精准比例控制;支腿升降液压比例控制

最小转弯半径 4200mm

支腿液压升降行程 915mm

支腿机械调节行程 280mm
5、支腿摆动滑动装置 / /

右前支腿内、外摆动幅度 /

左前支腿伸缩行程 /

后支腿伸缩行程 /
6、液压系统 负载敏感双泵液压系统,比例控制行走、支腿转向升降、振动棒

液压油冷却 大尺寸散热器,强制风冷

液压油过滤器 配置吸油过滤器和过滤精度达到10μm回油过滤器

液压油箱容量 240L
7、电气控制系统 操作台人性化设计,人机交互的控制屏,清晰的图形化识别符号,24V电压供电系统
配置两个纵坡传感器、一个倾角传感器、一个转向传感器
纵坡、倾角和转向采用电子自动控制,传感器与控制器采用CAN总线通讯
搭载物联网平台,配有施工管理和监测系统,备选遥控装
8、输料带输料装置 液压马达带动减速机驱动,倾角及伸缩液压调节

输料带转速 0~80r/min

输料机尺寸 长3700mm,叶片直径340mm
9、振捣密实系统 进口液压振动棒,振动频率独立可调、比例控制

振动棒接口 6

振动棒频率 0~200Hz
10、模具及模具固定装置 根据工况需要,可定制各式模具,满足右侧铺、中置摊铺

模具固定装置液压水平行程 770mm

模具固定装置液压垂直行程(双油缸) 410mm

模具固定装置机械垂直行程 240mm
11、高压冲洗装置 液压驱动高压陶瓷柱塞泵,配有盘管器、高压冲洗水枪

水箱容量 360L

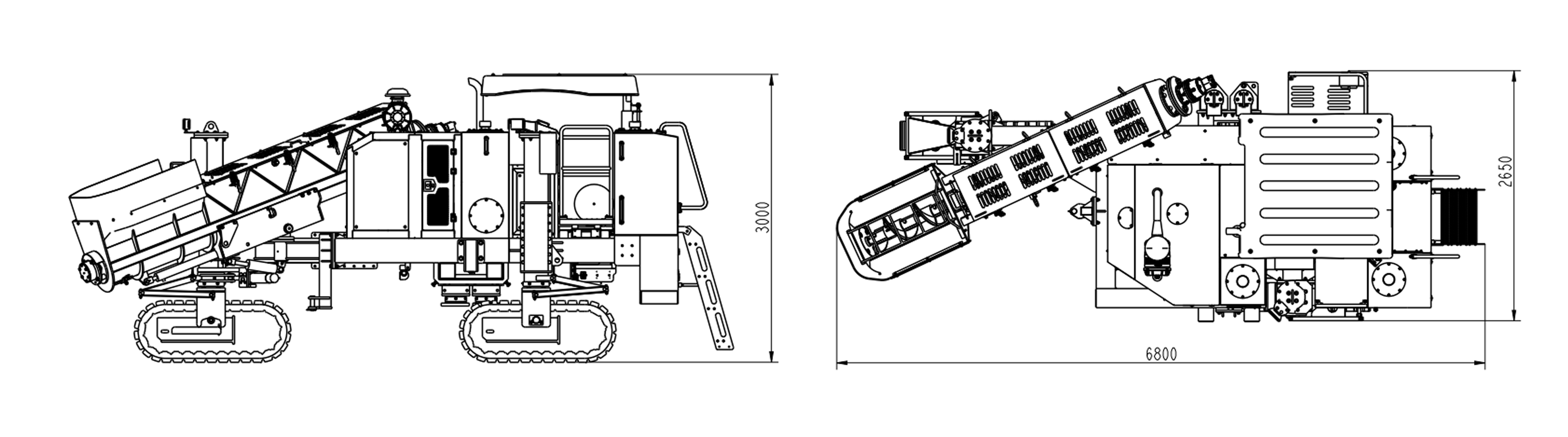

12、外形尺寸和重量(运输状态) 运输尺寸(长×宽×高) 6800×2650×3000mm

整机重量 14000Kg

三、性能特点

1、一机多用,通过更换各种模具及对车辆状态的精确调整和控制,实现道路排水沟、泄水槽、路缘石、路肩石、混凝土护栏及农田水利水渠等精准滑模摊铺。

2、三履带行走,液压独立驱动、比例控制双速马达、行星齿轮减速机,摊铺速度闭环控制,PID调节,确保低速摊铺稳定性,提高滑模摊铺质量;前履带转向装置装有位移传感器,转向精确。

3、发动机动力强劲,符合国家第IV阶段排放标准;液压系统采用负载敏感变量控制,按实际负载大小和速度供油,油耗低,节能环保。

4、操作台人性化设计,人机交互的控制屏,清晰的图形化识别符号,使摊铺机操作简单、轻松自如;搭载物联网平台,配有施工管理和监测系统,备选遥控装置。

5、转向升降采用液压比例控制,并配置两个纵坡传感器、一个转向传感器、一个倾角传感器,传感器与控制器采用CAN总线通讯,提高设备的响应速度与平稳性,确保精准线性控制,实现叠加式摊铺。

6、根据工况需要,可实现右侧铺、中置摊铺;模具固定装置采用液压水平、垂直双向调节,可快速更换各式模具。

7、绞龙输料装置的倾角、伸缩采用液压调节,操作便捷,适用各种工况;储料空间大,可实现水泥混凝土的二次搅拌。

8、整机结构设计紧凑,可满足集装箱运输。

四、声明

本公司遵循可持续发展的原则,因此,我们保留在不预先通知的情况下,对产品进行持续改进的权力。相关内容的持续改进,恕不另行通知。
